Entrega Final

Proyecto Modulo de Estudio

1. Maqueta
2. Plantas
3. Fachadas
4. Corte

• MAQUETA

Cubierta

M. Fachada ESTE

 M. Fachada NORTE

 M. Fachada OESTE

M. Fachada SUR

• PLANTAS

Planta de Cubierta

Planta 1

• En esta planta encontramos la zona de baños ubicada al sureste del terreno, la zona de refrigerio equipada con dispensadores de comidas, microondas y una cocina para lavado. También encontramos el aérea de investigaciones y deposito donde no le damos el total manejo a la vista principal como se merece sino que la estamos negando; al lado de esta la escalera que conduce al la planta 2.

Planta 2

• En  esta se encuentra las escaleras ya señaladas en la primera planta y posteriormente la zona de trabajo y estudio donde realizamos actividades como realización de maqueta, los diferentes cortes junto con una zona auxiliar donde encontramos libros referentes a la arquitectura donde pudimos aprovechar mejor los espacio para organizar mejor esta zona de mesas, una mesa para el profesor y zona de proyectores, y por ultimo una terraza donde podemos obtener zona de reuniones o socialización.

• FACHADAS

 Fachada Norte Fachada Sur

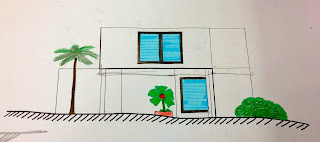

 Fachada Oeste Fachada Este

• CORTE

Corte A-A'

• En las fachadas y en el corte podemos observar que no se represento como era el entrepiso en cual es el techo de la primera planta y el piso de la segunda, pero se expreso bien la ambientación del proyecto y en corte una pequeña muestra del amoblamiento en en modulo.

_________________________________________________________________________________

En este proyecto como era un modulo de estudio para estudiantes de arquitectura como ya ha sido mencionado anteriormente se mantuvo la idea de sistema modular, llegando hacia una figura agradable y funcional para lo que se estaba buscando en la parte de estudio y una buena ambientación de la zona social, descanso y de refrigerio que esta conectada a toda la zona de estudio.
